Veuillez noter que, plus vous disposez d'informations sur votre projet, plus le ressort à gaz sera précis et donc efficace.
Tout d'abord, il est nécessaire de connaître l'environnement dans lequel les ressorts à gaz vont évoluer : température, poussière, environnement agressif, nourriture etc.
Les dimensions de la partie mobile (Longueur et largeur) ainsi que le poids à soulever doivent être pris en compte lors du choix du diamètre de la tige du ressort à gaz et du type d'embout. D'autres facteurs comme l'environnement, la fréquence d'utilisation, peuvent jouer sur le choix du vérin et de ses accessoires.

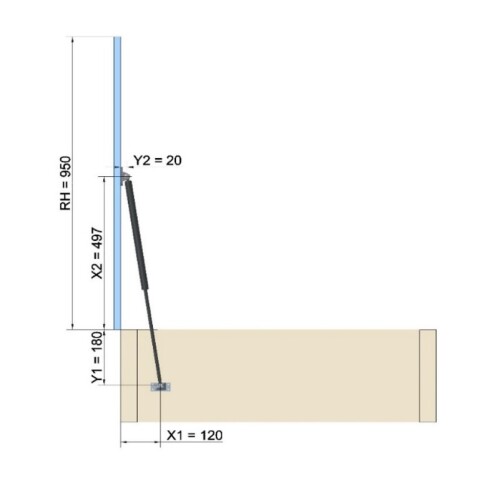

Étude de cas avec Fig. 1• Type d'application : Trappe de sol - Trappe au niveau du sol (la plus courante) • Pour ouvrir une porte avec un angle d'ouverture de 90°, la règle suivante sera utilisée :
RH = 950mm, LH = 1500mm, Poids = 30Kg, Angle d'ouverture = 90°, Ep=10mm, Nombre de ressorts à gaz = 2 • On peut donc utiliser la référence : ST 300 +F1+ D10
Important : Toutes les dimensions sont prises à partir de l’axe de rotation. Sur le cadre : La dimension Y1 sera inférieure à la course, X1 donnera au ressort à gaz l'angle nécessaire au bras de levier pour amorcer le mouvement. Une position idéale donnera un angle de 15° à 25° au ressort à gaz lorsque la porte est fermée.
La dimension X2 sera définie par la longueur du ressort à gaz et l'angle d'ouverture maximal. Y2 tiendra compte de l'épaisseur de la porte ainsi que du type de support de fixation choisi. Dans cet exemple : X2 = 497mm, Y2 = 20mm Si tous les paramètres sont corrects, la trappe devrait se fermer avec son propre poids.
|
|
Pour calculer la force F1 d'un ressort à gaz dans ces deux cas, il faut appliquer la formule suivante :
Ajuster la force à la tolérance supérieure :
F1 = 30 < N < 50 Add +0N
F1 = 50 < N < 250 Add +20N
F1 = 250 < N < 750 Add +30N
F1 = 750 < N < 1500 Add +60N
F1 = 1500 < N < 3000 Add +150N
F1 = 3000 < N < 6000 Add +300N
